江蘇海事邊防無線監控成功案例
項目背景
前三島由車牛山島、達山島（也稱達念山島）、平島（也稱平山島）三個島組成，陸域面積共0.321平方公里。其中，平島距車牛山島18.8公里，長900米，寬300米，總面積0.148平方公里；達（念）山島距車牛山島6.8公里，距平山島15.1公里，島長470米，寬370米，總面積0.115平方公里；車牛山島長400米，寬230米總面積0.06方公里。
由于江蘇海事邊防線處于海上較為偏僻的地方，不利于傳統有線監控網絡的布設，為滿足江蘇邊海防委員會提出的“邊防監控站視頻監控系統”建設的需求和技術要求，優波通推出邊防無線監控信息系統，響應國家建設智慧化邊防監控的號召。
?
客戶需求
根據海事邊防局要求，對前三島進行視頻監控，每個島上的監控視頻需要傳輸?shù)疥懙氐倪B島派出所。由于隔海無法采用布線方式，因此決定采取無線鏈路傳輸模式，降島上的監控圖像傳回到派出所監控中心以及邊防局。派出所與邊防局之間采用光纖傳輸。
本次前三島到陸地連島的距離約50公里，需要采用電信級無線傳輸設備進行鏈路設計。
無線數字監控系統由無線基站和多個監控點構成。無線基站與各監控點間，一般以點對點的連接方式，構成無線網絡系統，實現圖像、數據信息的無線傳輸。
通過在服務器上的軟件對每路監控圖像進行實時查看、錄制，對監控點攝像機和云臺進行遠程控制。
解決方案優勢：
1、高抗干擾設計：內置射頻遮蔽及超頻帶寬，在海上復雜惡劣的自然環境中具有較高的抗干擾能力
2、高穩定性：內置雙看門狗，可同時檢測有線及無線端工作狀態（滿足長期穩定工作運行需求）
3、核心骨干雙鏈路備份：支持無線雙鏈路備份功能，有效提高無線骨干帶寬的同時可避免單一節點故障導致的核心鏈路丟失情況；
4、支持TDMA協議：可有效提高點對多點帶寬，可提供1個基站接入20個無線客戶端（每個客戶端4Mbps）；
5、多個大型無線應用組網經驗：在內蒙、新疆、福建、貴州等多地區，部署上萬臺無線網橋無線監控組網經驗。
無線監控系統總體架構
本次方案設計思路
1、?在車牛山島、達山島、平山島上安裝監控攝像頭對上岸的各碼頭及海面進行監控
2、?海島區域內主要碼頭、海面、主要出入口等重點區域；
3、?要求要實現以上這些區域的無線視頻監控全覆蓋，根據主動防范，管理前置的要求。
4、?實現網上可視化巡邏，提高公安機關對海上邊防治安的管控能力，警情的實時發現率和快速響應處置能力。
5、?提高公安機關對案情回放查證的發現率，提升圖像監控系統為偵查破案的調查取證的支撐力，以提高破案率。
6、?實現前端監控設備的智能化管理，實時掌控前端設備的運行狀態，并適當實現前端報警聯動，提高監控視頻的有效性。
7、?通過多級管理權限，提高監控系統的使用安全性和管理水平。通過后臺管理軟件平臺簡捷、直觀的操作，實現系統快速有效的分類使用。
無線監控系統組成
本次海事無線監控分為一級和者二級監控中心，每一級的監控中心都可以對監控信息進行轉發、回放等管理。
傳輸質量和實時性要求較高。在保證視頻傳輸?shù)牡脱訒r的前提下保證圖像質量,應該針對不同的應用場合采用不同監控設備和視頻分辨率。
根據監控中心不同的查看圖像方式(單客戶端、多客戶端)選擇視頻流的傳輸方式。當多客戶端需要查看圖像是應采用組播的方式,以便節約無線鏈路帶寬,防止擁塞現象發生。此時,各級監控中心的交換機必須具備組播轉發控制功能,防止廣播風暴。
因監控點清晰度較高,因此監控中心對設備的管理方式尤為重要。所有的無線設備由專門的管理軟件統一管理、一目了然。

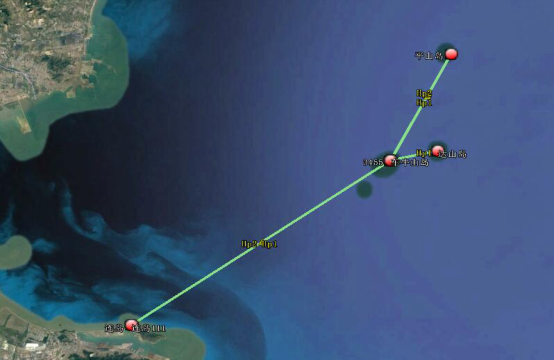

無線監控傳輸拓?fù)鋱D
為滿足江蘇海事邊防局的各方面需求，并保證視頻圖像的傳輸質量和傳輸速度。實際拓?fù)湓O(shè)計如下
?

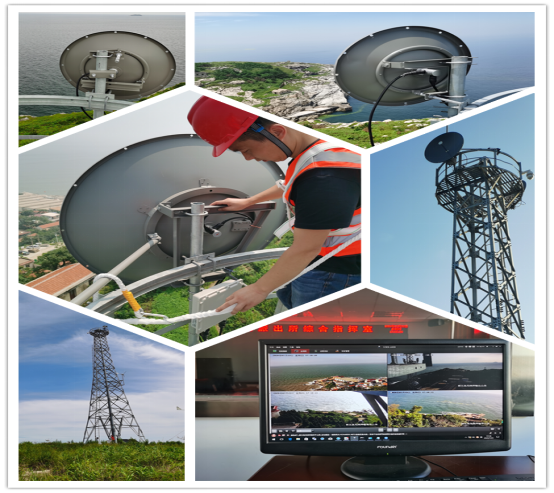

現場實際效果圖
?
客戶價值
本次海上邊防無線監控網絡建設，通過優波通公司專業設計，打破了傳統有線網絡傳輸?shù)?/span>各種壁壘障礙，在為海事邊防局提供更安全、更快速、更穩定的監控視頻的同時，也利用無線監控系統增加了邊防整體的管理形象，進一步加快了海事邊防信息化建設的腳步，為江蘇海事邊防局下一步的架設奠定了一定的堅實基礎。海事邊防局及公安系統相關領導對本次項目的建設給予了高度的認可。
